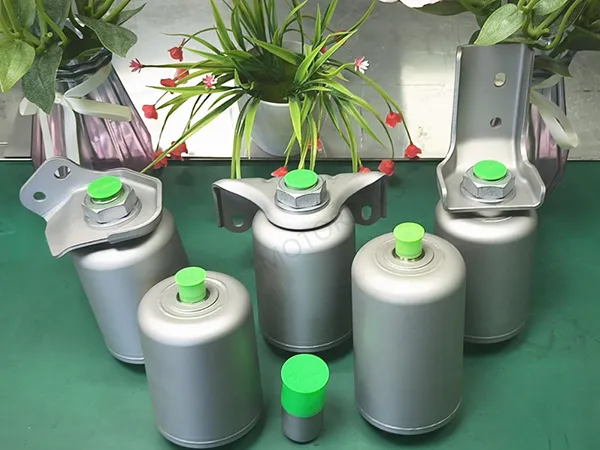

Metalowy akumulator mieszkowy
Komponent magazynowania energii do precyzyjnej kontroli przepływu w układach hydraulicznych i pneumatycznych w motoryzacji i przemyśle
Precyzyjny metalowy akumulator mieszkowy jest urządzeniem do magazynowania energii i dynamicznej regulacji o wysokiej dokładności, w którym metalowy mieszek pełni rolę podstawowego elementu izolującego. Jest szeroko stosowany w układach hydraulicznych i pneumatycznych wymagających szybkiej reakcji, bardzo niskiego poziomu przecieków oraz czystego środowiska pracy.
Jego precyzja wynika z dokładności wykonania, zdolności szybkiej reakcji dynamicznej, niezawodności uszczelnienia oraz bardzo stabilnej kontroli objętości. W porównaniu z tradycyjnymi akumulatorami tłokowymi lub membranowymi akumulatory mieszkowe są lepiej przystosowane do zastosowań wymagających wysokiej niezawodności i precyzji.
Precyzyjny akumulator mieszkowy opiera się na zespole metalowego mieszka i składa się z wysokociśnieniowej pokrywy końcowej, metalowego mieszka, pokrywy końcowej do napełniania, portu medium (lub gazu), zaworu napełniającego oraz innych elementów funkcjonalnych. Zasada działania polega na sprężystym odkształceniu metalowego mieszka, które umożliwia izolację gazu od medium oraz efektywną konwersję energii.

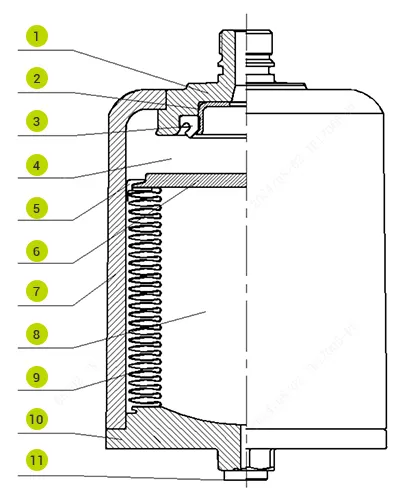

- Pokrywa olejowa
- Pierścień zabezpieczający
- Pierścień uszczelniający
- Komora olejowa
- Pierścień prowadzący
- Pokrywa uszczelniająca
- Cylinder
- Komora gazowa
- Mieszek
- Pokrywa końcowa
- Pokrywa uszczelniająca gaz

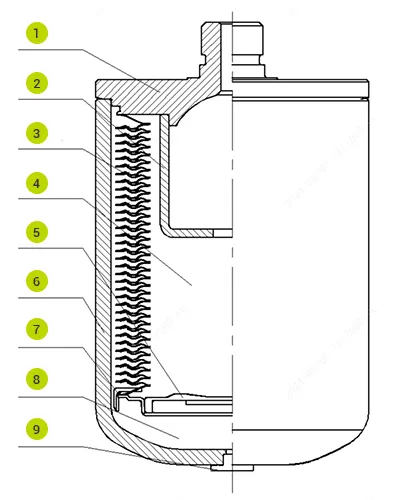

- Pokrywa olejowa
- Tuleja wsporcza
- Mieszek
- Komora olejowa
- Pokrywa uszczelniająca
- Cylinder
- Pierścień prowadzący
- Komora gazowa
- Pokrywa uszczelniająca gaz
-
Magazynowanie energii
Gdy ciśnienie systemowe przekracza wstępne ciśnienie gazu w akumulatorze, medium naciska na mieszek, powodując sprężenie gazu wewnętrznego. Wraz ze zmniejszeniem objętości wzrasta ciśnienie gazu (zgodnie z prawem Boyle’a), co powoduje zamianę energii systemu w potencjalną energię sprężonego gazu. -
Oddawanie energii
Gdy ciśnienie systemowe spada poniżej ciśnienia gazu wewnątrz akumulatora, mieszek rozszerza się pod wpływem ciśnienia gazu, wypychając medium z powrotem do układu i uwalniając zgromadzoną energię. -
Precyzja
Przemieszczenie rozszerzającego się mieszka jest liniowo zależne od zmiany ciśnienia (liniowość ≤ 0,5%), co umożliwia bardzo dokładną kontrolę zmiany objętości. Ponieważ nie występują elementy cierne (mieszek jest sztywno połączony z pokrywami końcowymi i nie posiada elementów ślizgowych), opóźnienie reakcji wynosi ≤ 5 ms, co pozwala skutecznie tłumić pulsacje o wysokiej częstotliwości, np. w zakresie 10–100 Hz.

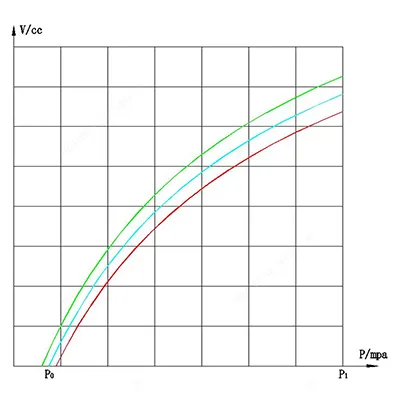

Krzywa PV (krzywa ciśnienie–objętość) akumulatora jest wykresem opisującym zmianę objętości medium V w zależności od zmiany ciśnienia systemowego P. Jest ona stosowana do analizy parametrów pracy akumulatora, szczególnie jego zachowania podczas magazynowania i uwalniania energii.
- Ciśnienie wstępne (P0): ciśnienie gazu w akumulatorze, gdy po stronie oleju nie występuje ciśnienie
- Ciśnienie robocze (P1): maksymalne ciśnienie pracy akumulatora w normalnych warunkach
- Ciśnienie projektowe (P2): maksymalne ciśnienie, jakie konstrukcja akumulatora jest w stanie wytrzymać
- Objętość efektywna (V0): objętość komory gazowej w stanie wstępnego napełnienia
- Temperatura pracy: −40°C do 120°C
- Ciśnienie rozrywające: ≥ 80 MPa
| Cecha | Precyzyjny akumulator mieszkowy | Akumulator tłokowy | Akumulator membranowy |
| Wskaźnik przecieku | ≤ 1 × 10⁻⁹ Pa·m³/s | wyższy (możliwe zużycie elementów ciernych) | niższy (jednak starzenie gumy może powodować przecieki) |
| Czas reakcji | ≤5ms | ≥50ms | ≤20ms |
| Liniowość objętości | ≤0.5% | ≥2% | ≤1% |
| Czystość | brak zanieczyszczeń cząstkami (konstrukcja metalowego mieszka) | możliwe powstawanie cząstek metalu | możliwe powstawanie cząstek gumy |
| Trwałość zmęczeniowa (cykle) | ≥ 1,000,000 | ≥ 500,000 | ≥ 300,000 |
| Zakres ciśnienia | 0.5–31.5 MPa (modele wysokociśnieniowe do 70 MPa) | 0.5-31.5 MPa | 0.5-25 MPa |
Wysoka precyzja, bardzo wysoka czystość oraz szybka reakcja sprawiają, że precyzyjne metalowe akumulatory mieszkowe są preferowanym rozwiązaniem w następujących obszarach:
- Produkcja półprzewodników i elektroniki
Stosowane w układach napędów hydraulicznych maszyn litograficznych do wafli oraz urządzeń implantacji jonów, gdzie tłumią pulsacje ciśnienia o wysokiej częstotliwości i zapobiegają odchyleniom dokładności obróbki wafli. Zerowy przeciek oraz brak zanieczyszczeń cząstkami spełniają wymagania czystości środowisk takich jak cleanroom klasy 10. - Precyzyjne obrabiarki i robotyka
W hydraulicznych systemach równoważenia wrzecion kompensują chwilowe wahania ciśnienia (np. podczas zmian obciążenia przy obróbce wysokich prędkości), zapewniając stabilność prędkości obrotowej wrzeciona (wahania ≤ ±1 obr./min). W napędach przegubów robotów współpracujących zapewniają chwilową kompensację energii, zmniejszając zużycie energii przez serwosilniki. - Sprzęt medyczny
W hydraulicznych napędach robotów chirurgicznych (np. w systemach laparoskopowych) precyzyjna kontrola objętości umożliwia uzyskanie dokładności ruchu na poziomie milimetrów. W układach hydraulicznych urządzeń do hemodializy brak elementów gumowych eliminuje ryzyko zanieczyszczenia krwi. - Lotnictwo i obrona
W hydraulicznych układach sterowania orientacją satelitów lekkie mieszki tytanowe i wysoka niezawodność umożliwiają stabilną pracę w temperaturach od −50°C do 150°C, magazynując i uwalniając energię do regulacji orientacji. W systemach naprowadzania rakiet tłumią wstrząsy ciśnienia spowodowane drganiami silnika, zapewniając dokładność sterowania.

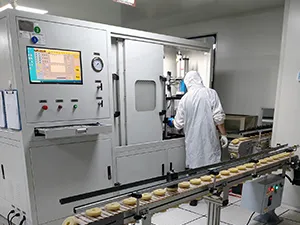

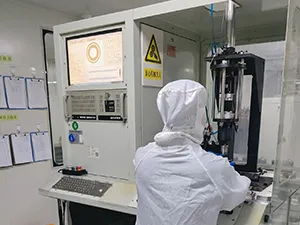

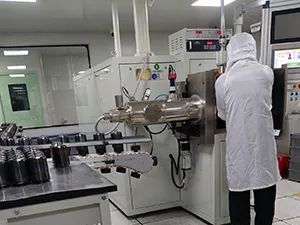

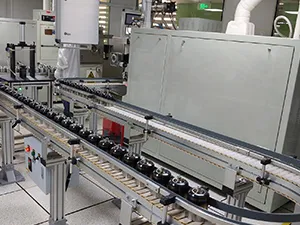

Zdolności produkcyjne
- Wyposażenie obejmuje 3 zautomatyzowane linie produkcyjne
- Planowana miesięczna wydajność: 100 000 sztuk
- Kluczowe urządzenia: maszyny do formowania mieszków, próżniowe spawarki elektronowe, mikroplazmowe spawarki wiązkowe, urządzenia do ultradźwiękowej kontroli wad, systemy detekcji przecieków helem, systemy testów PV online oraz zgrzewarki uszczelniające średniej częstotliwości.

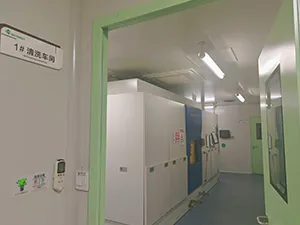

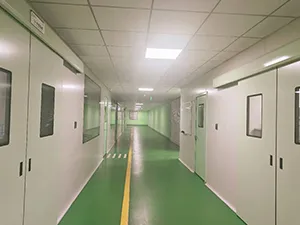

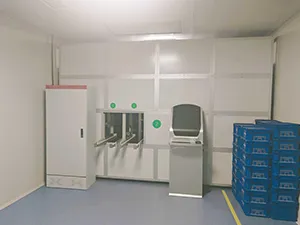

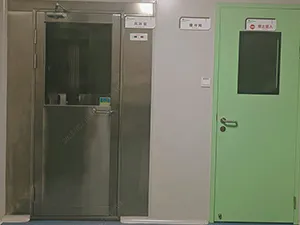

Wymagania czystości dla produkcji akumulatorów
- Klasa czystości: cleanroom klasy 1 000 000
- Temperatura i wilgotność: temperatura 18–28°C, wilgotność 45–65%
- Wymiana powietrza: nie mniej niż 12 wymian powietrza na godzinę
- Czystość oleju hydraulicznego: kontrola zgodnie z normą NAS, wtryskiwany olej musi spełniać poziom ≤ NAS 8
- Czystość wewnętrzna: przed napełnieniem olejem stosowana metoda grawimetryczna, zanieczyszczenie wewnętrzne ≤ 4 mg

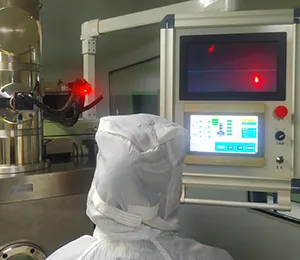

Spawanie wiązką plazmy

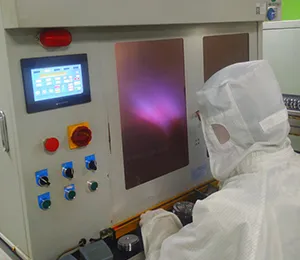

Test szczelności

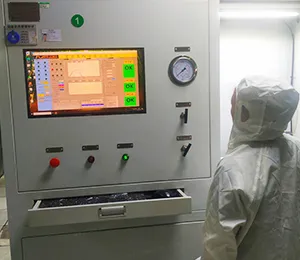

Test chakterystyki PV

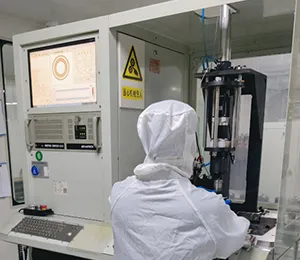

Ultradźwiękowa kontrola wad
